Miejsce pochodzenia: | Shenzhen |
Nazwa handlowa: | Chuangyin |
Orzecznictwo: | Kema,CE,SGS,TUV |
Numer modelu: | LZZX-12Q |
Minimalne zamówienie: | 1KPL |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | Sklejka |
Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 36 000,00 sztuk rocznie |
Znamionowy poziom izolacji: | 12/28/75 kv | Precyzja: | 0,2 S 0,2 0,5 S 0,5 |
---|---|---|---|
Ustage: | Rozdzielnice | standardowe: | IEC60044-1 (IEC61869-1 i 2) |
materiał: | Żywica epoksydowa | Znamionowy współczynnik transformacji: | 200-800 / 5 |
High Light: | jednofazowy przekładnik prądowy,transformatory przyrządów średniego napięcia |

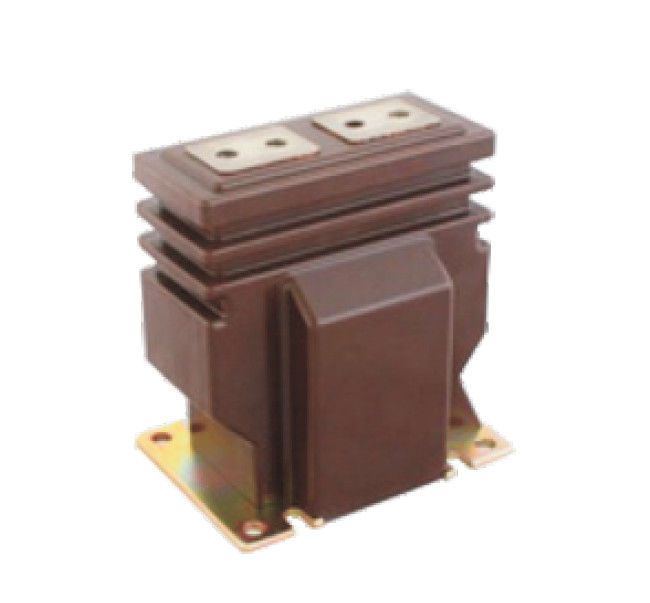

Elektromagnetyczny transformator prądu MV do szafki z pierścieniem / nadmuchiwanej szafki
1. Wprowadzenie do produktu:
Przekładnik prądowy LZZX-12Q, izolacja odlewnicza z żywicy epoksydowej i całkowicie zamknięta konstrukcja wsporcza, zamyka uzwojenia pierwotne i wtórne oraz rdzeń pierścieniowy w korpusie odlewu z żywicy epoksydowej. Produkt cechuje się niewielką wagą, wszechkierunkową instalacją, odpornością na zirytowanie i wilgoć. Jest szeroko stosowany do pomiaru prądu, energii elektrycznej i przekaźników ochronnych w układzie elektrycznym o częstotliwości znamionowej 50-60 Hz i najwyższym napięciu dla urządzeń 12 kV.
2. Dane techniczne:
Warunki użytkowania
1. Temperatura otoczenia: -5-40 ℃
2. Wysokość nad poziomem morza: w obrębie 1000m
3. Miejsce instalacji: wnętrze
Główny parametr techniczny
1. Znamionowe napięcie izolacji: 12/28 / 75kV itp.
2. Częstotliwość znamionowa: 50 / 60hz
3. Miejsce instalacji: Indoor
4. Normy: IEC60044-1 (IEC61869-1 i 2)
Znamionowy współczynnik transformacji (ZA) | Kombinacja klas dokładności | Znamionowa moc wyjściowa (VA) cosΦ = 0,8 | Znamionowy krótkotrwały prąd termiczny Ith (kA / S) | Znamionowy prąd dynamiczny Idyn (kA) | ||
0,2 (S) | 0,5 | 5P10 | ||||
20-200 / 5 | 0,2 S 0,2 0,5 S 0,5 | 10 15 | 15 | 15 | 75I1n | 187,5Iln |
300/5 | 25 | 50 | ||||
400/5 | 31,5 | 63 | ||||
500/5 | 31,5 | 63 | ||||
600/5 | 40 | 80 | ||||
800/5 | 40 | 80 |
