| Miejsce pochodzenia: | Shenzhen |
| Nazwa handlowa: | Chuangyin |
| Orzecznictwo: | Kema,CE,SGS,TUV |
| Numer modelu: | JDZX11-12 / 24 / 36PC |
| Minimalne zamówienie: | 1KPL |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Opakowanie kartonowe na jeden zestaw, jeden zestaw zawierający trzy części ze składnikami |
| Czas dostawy: | w ciągu 7 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 36 000,00 sztuk rocznie |
| Budowa: | Struktura izolacji | Termiczny wynik końcowy: | 300VA |
|---|---|---|---|
| Um: | Do 36KV | Strona instalacji: | Wewnątrz |
| Znamionowy poziom izolacji: | 24/50 / 125KV | typu: | Jednofazowy |
| standardowe: | IEC | rozmiar: | Elektroniczne |
| High Light: | transformator średniego napięcia,transformator potencjału średniego napięcia |
||

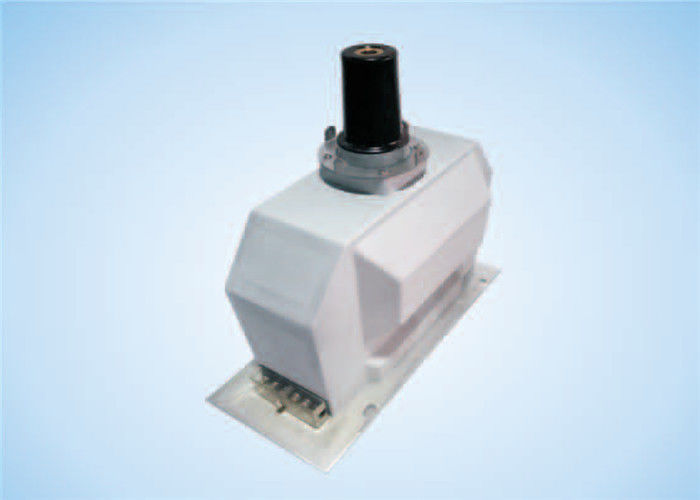

12/24 / 36kV transformator średniego napięcia IEC Tuleja ochronna Powłoka metaliczna Dotykowy dowód bezpieczeństwa rany i izolacja energii
1. Wprowadzenie do produktu:
Transformator napięciowy przyjmuje całkowicie zamkniętą konstrukcję izolacyjną odlewu, która otacza uzwojenie pierwotne i wtórne oraz rdzeń toroldowy. W korpusie z żywicy epoksydowej poprawia się filtrowalność i odporność na wilgoć. Część wtyku produktu Zaprojektowana jest zgodnie ze stożkiem wewnętrznym typu B (EN 50181). Ogólna konstrukcja jest zaprojektowana tak, aby była całkowicie ekranowaną powierzchnią. Jest używany w pomieszczeniach do pomiaru napięcia, energii elektrycznej i przekaźników ochronnych w jednofazowym lub trójfazowym obwodzie prądu zmiennego o częstotliwości 50 Hz lub
60Hz i najwyższe napięcie dla urządzeń 36kV.
Główny parametr techniczny
1. Miejsce instalacji: Indoor
2. Częstotliwość znamionowa: 50 / 60Hz
3. Współczynnik mocy obciążenia: cos '= 0,8 (opóźnienie)
4. Standard techniczny jest zgodny z: IEC 60044-2
IEC 61869-183
| Pozycja | Specyfikacja | Jednostka | Dane |
| 1 | Um | kV | Do 36 |
| 2 | Znamionowy poziom izolacji | kV | Do 36/70/170 |
| 3 | Znamionowe napięcie pierwotne | V | 33000 / √3 22000 / √3 11000 / √3 |
| 4 | Znamionowe napięcie wtórne | V | 110 / √3 lub 110 / √3 |
| Rodzaj | Oceniony jako podstawowy napięcie (kV) | Znamionowe napięcie wtórne (kV) | Kombinacja klas dokładności | Znamionowa wydajność (VA) | Prąd ograniczenia termicznego (VA) | Znamionowy poziom izolacji (kV) |
| JDZX11-12 / 24 / 36PC | 11 / √3 22 / √3 33 / √3 | 0,11 // √3 | 0,2 | 20 | 300 | 24/50/125 |
| 0,5 | 50 | |||||
| 1 | 80 | |||||
| 0,11 / √3 / 0,11 / 3 | 0,2 / 6P (3P) | 150 | ||||
| 25/50 | ||||||
| 0,5 / 6P (3P) | 50/50 |
Uwagi: Na życzenie chętnie oferujemy transformatory zgodne z innymi normami lub niestandardowymi specyfikacjami technicznymi.

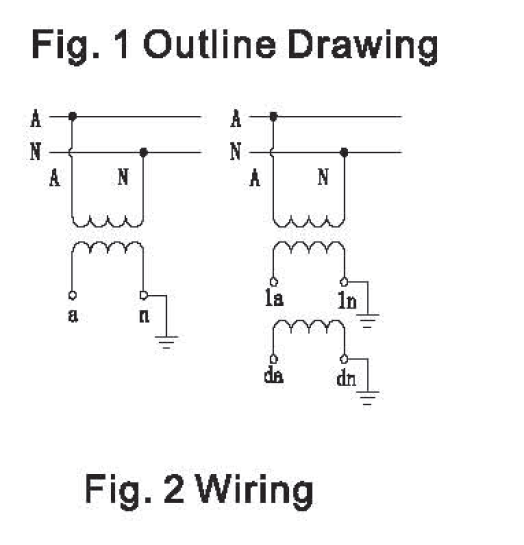

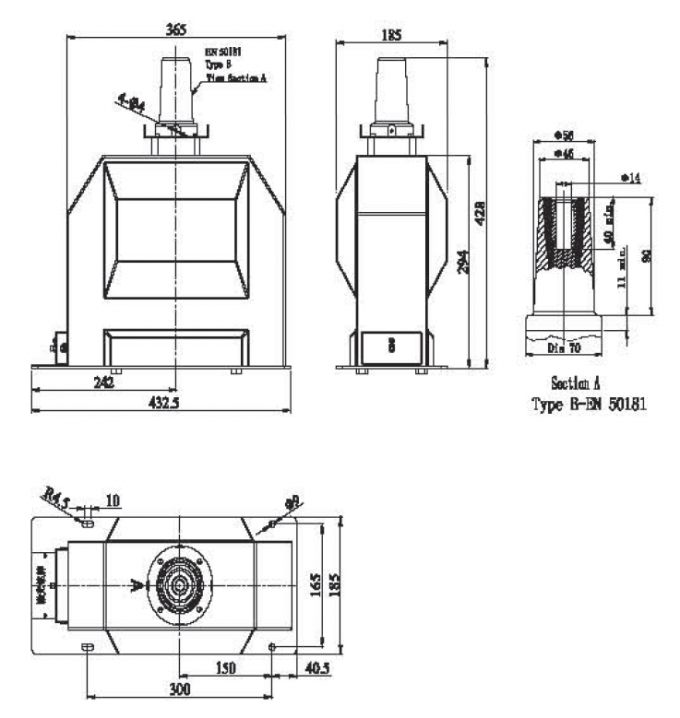

Zarys rysunku
