Miejsce pochodzenia: | Shenzhen |
Nazwa handlowa: | Chuangyin |
Orzecznictwo: | Test Report |
Numer modelu: | CYR |
Minimalne zamówienie: | 1KPL |
---|---|
Cena: | negotiable |
Szczegóły pakowania: | Opakowanie kartonowe na jeden zestaw, jeden zestaw zawierający trzy części ze składnikami |
Czas dostawy: | w ciągu 7 dni |
Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
Możliwość Supply: | 36 000,00 sztuk rocznie |
Funkcja: | Przyjmuje wysokiej jakości materiał na komputery PC | Napięcie znamionowe: | AC 660 V. |
---|---|---|---|
Temperatura otoczenia: | -30 ℃ - + 55 ℃ | Wysokość: | ≤ 3000 m |
Okrągła dziura: | Przekaż szynę zbiorczą | Budowa: | Pełna obudowa |
High Light: | przekładniki prądowe,przekładniki prądowe |

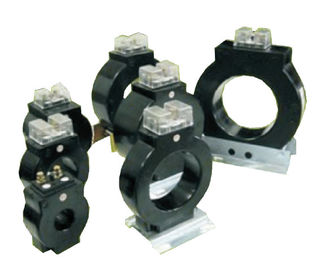

Niskonapięciowy jednofazowy materiał PC do zastosowań w transformatorze prądowym
1. Wstęp
Transformator prądowy przyjmuje materiał PC o wysokiej jakości, konstrukcję o pełnej obudowie, okrągły otwór może przenosić szynę, służy do sterowania, ochrony, funkcji pomiarowych. Zaciski pierwotne P1, P2, zaciski wtórne S1, S2 P1 i S1 takie same jak P2, S2 (polarność odejmująca).
2. Parametr techniczny
1) Znamionowy prąd pierwotny: 5-3000A; Znamionowy prąd wtórny: 5A, 1A
2). Napięcie znamionowe: AC 660V
3). Częstotliwość znamionowa: 50-60 Hz
4). Temperatura otoczenia: -30 ℃ - + 55 ℃.
5). Wysokość: ≤ 3000 m
6). Napięcie wytrzymywane częstotliwościowej (pokrycie i uzwojenie wtórne): 3000 V / 1 min, 50 Hz
3. Główne parametry techniczne
Pomiar prądu transformatora | ||||||||||||||||
Model nr. | Stosunek | Klasa dokładności | Obciążenie | Wymiar | ZA | b | do | re | ||||||||
CYRM1A0030 / 5C03C | 30/5 (Np = 3) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0060 / 5C03B | 60/5 (Np = 2) | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0100 / 5C03 | 100/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM1A0150 / 5C03 | 150/5 | 1 | 3 | RM1A | 28 | 83 | 38 | 45 | ||||||||
CYRM2A0200 / 5C05 | 200/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0250 / 5C05 | 250/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0300 / 5C05 | 300/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM2A0400 / 5C05 | 400/5 | 1 | 5 | RM2A | 42 | 83 | 38 | 45 | ||||||||
CYRM3A0500 / 5C05 | 500/5 | 1 | 5 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A0600 / 5C05 | 600/5 | 1 | 5 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM4A0800 / 5C10 | 800/5 | 1 | 10 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM3A1000 / 5C10 | 1000/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM3A1200 / 5C10 | 1200/5 | 1 | 10 | RM3A | 57 | 94 | 28 | 45 | ||||||||
CYRM4A1600 / 5C15 | 1600/5 | 1 | 15 | RM4A | 82 | 120 | 28 | 45 | ||||||||
CYRM5A2000 / 5C15 | 2000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A2500 / 5C15 | 2500/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM5A3000 / 5C15 | 3000/5 | 1 | 15 | RM5A | 114 | 153 | 28 | 45 | ||||||||
CYRM6A4000 / 5C15 | 4000/5 | 1 | 15 | RM6A | 138 | 175 | 38 | 45 | ||||||||
Model nr. | Stosunek | Klasa dokładności | Obciążenie | Wymiar | ZA | b | do | re | ||||||||
CYRP1B0100 / 5J03 | 100/5 | 5P20 | 3 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP1B0150 / 5J05 | 150/5 | 5P20 | 5 | RP1B | 34 | 150 | 63 | 45 | ||||||||
CYRP2B0200 / 5J05 | 200/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0250 / 5J05 | 250/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0300 / 5J05 | 300/5 | 5P20 | 5 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP2B0400 / 5J10 | 400/5 | 5P20 | 10 | RP2B | 42 | 150 | 63 | 45 | ||||||||
CYRP3B0500 / 5J10 | 500/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B0600 / 5J07 | 600/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP4B0800 / 5J07 | 800/5 | 5P20 | 7.5 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP3B1000 / 5J10 | 1000/5 | 5P20 | 10 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP3B1200 / 5J15 | 1200/5 | 5P20 | 15 | RP3B | 57 | 156 | 58 | 45 | ||||||||
CYRP4B1600 / 5J15 | 1600/5 | 5P20 | 15 | RP4B | 82 | 173 | 44 | 45 | ||||||||
CYRP5B2000 / 5J15 | 2000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2250 / 5J15 | 2250/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B2500 / 5J15 | 2500/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 | ||||||||
CYRP5B3000 / 5J15 | 3000/5 | 5P20 | 15 | RP5B | 114 | 196 | 44 | 45 |
4. Wymiar:
