Szczegóły Produktu:
Zapłata:
|
| typu: | Wewnętrzne zakończenia termokurczliwe | Klasa napięcia: | 15kV / 24kV / 35kV |
|---|---|---|---|
| Typ izolacji: | Zewnętrzne zakończenie termokurczliwe | Przekrój kabla: | 25 metrów kwadratowych ~ 400 metrów kwadratowych |
| Produkty: | Zimne końcówki termokurczliwe | Akcesoria do kabli: | Targać |
| High Light: | złącze termokurczliwe zimne,połączenia skurczowe zimnokurczliwe |
||
CY-SLN-15- (1) 3-25-50 / 70-120 / 150-240 / 300-400

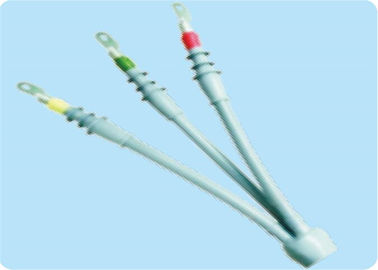

Zaciski termokurczliwe klasy CYSL 15 kV Przekrój kabla od 25mm2 do 400mm2
Podanie:
Zaciski termokurczliwe Chuangyin mają szerokie zastosowanie w przypadku kabli polimerowych o średnim napięciu do 42 kV. Może kończyć wewnętrzne i zewnętrzne kable średniego napięcia. Wykonany z wysokiej jakości, odpornego na promieniowanie UV, kauczuku silikonowego (SIR), terminacja zapewnia łatwą instalację i niezawodną wydajność na miejscu. Żadne narzędzia ani źródła ciepła nie są wymagane.
Rdzeń jest schodkowy, aby umożliwić większy zakres zastosowań dla kabli zbrojonych. Zarówno wewnętrzne, jak i zewnętrzne końcówki są dostępne dla kabli jedno- i trójżyłowych.
Przekrój kabla: 25 mm2 do 400 mm2
Napięcie znamionowe: 6/10 (12) kV, 6,35 / 11 (12) kV, 8,7 / 15 (17,5) kV, 12/20 (24) kV, 12,7 / 22 (24) kV, 18/20 (24) kV , 18/30 (36) kV, 20,8 / 36 (42) kV, 21/35 (40,5) kV, 26/35 (40,5) kV
Terminatory termokurczliwe Chuangyin są zgodne z normami IEC60502-4, IEEE standard 48, ANSI C119.4, VDE 0278 i innymi standardami branżowymi.
Wymiary:
| Typ izolacji | L1 | L2 | L3 |
| 15 kV Wewnątrz | ≥200 mm | 170 mm | 900 ± 300 mm |
| 15 kV na zewnątrz | ≥200 mm | 270 mm | 900 ± 300 mm |
| 24 kV Wewnątrz | ≥300 mm | 210 mm | 1000 ± 300 mm |
| 24 kV na zewnątrz | ≥300 mm | 340 mm | 1000 ± 300 mm |
| 35 kV Wewnątrz | ≥400 mm | 400 mm | 1500 ± 300 mm |
| 35 kV na zewnątrz | ≥400 mm | 500 mm | 1500 ± 300 mm |
| Uwaga: Długość L3 może być regulowana zgodnie z miejscem instalacji | |||
Dane techniczne:
| Pozycja | Parametry | |||||
| Klasa napięcia | 15 kV | 24 kV | 35 kV | |||
| Napięcie znamionowe | 6/10 (12) kV, 6,35 / 11 (12) kV, 8,7 / 15 (17,5) kV | 12/20 (24) kV, 12,7 / 22 (24) kV, 18/20 (24) kV | 18/30 (36) kV, 20,8 / 36 (42) kV, 21/35 (40,5) kV, 26/35 (40,5) | |||
| Strona instalacji | Wnętrz | Na wolnym powietrzu | Wnętrz | Na wolnym powietrzu | Wnętrz | Na wolnym powietrzu |
| Napięcie prądu zmiennego 5 min | 39 kV | 39 kV | 54 kV | 54 kV | 117 kV | 117 kV |
| Napięcie prądu stałego DC 15min | 35 kV | 35 kV | 48 kV | 48 kV | 104 kV | 104 kV |
| Test wilgoci | 11 kV przez 300 godzin | - | 15 kV przez 300 godzin | - | 32,5 kV przez 300 godzin | - |
| Mokre napięcie prądu zmiennego 1min | - | 35 kV | - | 48 kV | - | 65 kV |
| Test mgły solnej | - | 11 kV przez 1000 godzin | - | 15kV, 1000h | - | 32,5kV, 1000h |
| Częściowe rozładowanie | 15 kV, ≤10 pC | 15 kV, ≤10 pC | 20 kV, ≤10 pC | 20 kV, ≤10 pC | 45 kV, ≤10 pC | 45 kV, ≤10 pC |
| BIL | 95 kV | 95 kV | 125 kV | 125 kV | 200 kV | 200 kV |
| Sekcja kablowa | 25 do 400 mm 2 | 25 do 400 mm 2 | 25 do 500 mm 2 | 25 do 500 mm 2 | 35 do 630 mm 2 | 35 do 630 mm 2 |
R emarks:
Na życzenie chętnie oferujemy transformatory zgodne z innymi normami lub niestandardowymi specyfikacjami technicznymi.
Jakość to gwarancja, rozsądna cena, powitanie na zamówienie, zamówienie lub pełnomocnictwo.
Dziękuję Ci bardzo!
Uprzejmie Uwaga:
Nasz katalog produktów fabrycznych, jak następuje:
I. Transformator instrumentowy (typ żywicy epoksydowej, do 72,5 kV)
ja. Transformator prądu i napięcia LV i MV
ii. Elektroniczny transformator przyrządowy / LPIT / czujnik dzielony rdzeń prądowy / cewka Rogowskiego
iii. Przekładnik prądowy z dzielonym rdzeniem / cewka Rogowskiego
II. Akcesoria kablowe (EPDM, do 42kV)
ja. Rozdzielne złącze IEC / IEEE
ii. System łączenia szyn
iii. Komponenty izolacyjne rozdzielnic
iv. Akcesoria do kabli zimnokurczliwych
