Miejsce pochodzenia: | Chiny |
Nazwa handlowa: | Chuangyin |
Orzecznictwo: | KEMA/type test report |
Numer modelu: | JDZW1-36 |
Minimalne zamówienie: | 1-100 sztuk |
---|---|
Cena: | Negotiable |
Szczegóły pakowania: | sklejka |
Czas dostawy: | 5-10 dni roboczych |
Zasady płatności: | L / C, T / T |
Możliwość Supply: | 36000PCS / ROK |
Rodzaj izolacji: | Typ suchy / odlew epoksydowy | Instalacja: | Na wolnym powietrzu |
---|---|---|---|
Napięcie: | 36kv | Częstotliwość znamionowa: | 50 Hz / 60 Hz |
Standard: | IEC / GB | ||
High Light: | przekładnik prądowy średniego napięcia,przekładnik średniego napięcia |

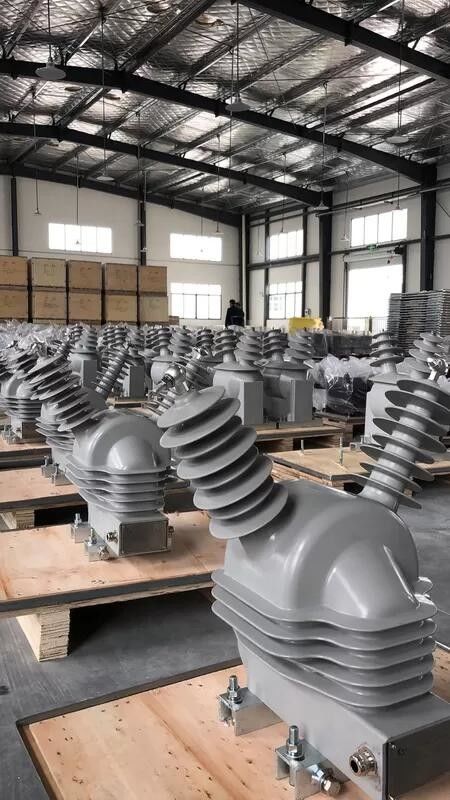

Chuangyin Voltage Transformer-JDZW1-36
Opis:
Odlew żywicy epoksydowej i konstrukcja całkowicie zamknięta, jednobiegunowy do połączenia fazowego z uziemieniem, Jest szeroko stosowany do pomiaru napięcia, energii elektrycznej i przekaźnika ochronnego w jednofazowym lub trójfazowym systemie zasilania o częstotliwości 50 Hz lub 60 Hz i najwyższym napięciu dla urządzeń 12kV
Podstawowe dane techniczne:
1. Instalacja: na zewnątrz
2. Rodzaj izolacji: suchy, odlew epoksydowy
3. Najwyższe napięcie dla urządzenia Um (rms) 12kV
4. Znamionowe napięcie wytrzymywane (indukowane) o mocy (częstotliwości): 28kV
5. Znamionowe napięcie udarowe wytrzymywane na uderzenie pioruna (szczytowe): 75kV
5. Częstotliwość znamionowa: 50 Hz lub 60 Hz
6. Zastosowana norma: IEC 61869-1 i 3 (IEC 60044-2)
Specyfikacja:
Znamionowe napięcie pierwotne (kV) |
Znamionowe napięcie wtórne (V) |
Kombinacja klas dokładności | Obciążenie znamionowe (VA) | Ograniczenie temperatury wyjściowej (VA) |
Znamionowy poziom izolacji (kV) |
|
33 34,5 35 |
100 110 115 120 |
220 240 |
0.2 | 25 | 500 | 36/70/170 |
0,5 | 50 | |||||
1 | 100 | |||||
3) | 200 | 600 | ||||
5 | 500 |
