| Miejsce pochodzenia: | Shenzhen |
| Nazwa handlowa: | Chuangyin |
| Orzecznictwo: | Kema,CE,SGS,TUV |
| Numer modelu: | JSZW 2A-12R |
| Minimalne zamówienie: | 1KPL |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Opakowanie kartonowe na jeden zestaw, jeden zestaw zawierający trzy części ze składnikami |
| Czas dostawy: | w ciągu 7 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 36 000,00 sztuk rocznie |
| typu: | Żywica epoksydowa | Funkcja: | Maitenance Free |
|---|---|---|---|
| Budowa: | Pełna obudowa | Znamionowe napięcie pierwotne: | 11 / √3 |
| Znamionowy poziom izolacji: | 12/28 / 75KV | ||
| High Light: | transformator średniego napięcia,jednofazowy transformator napięciowy |
||

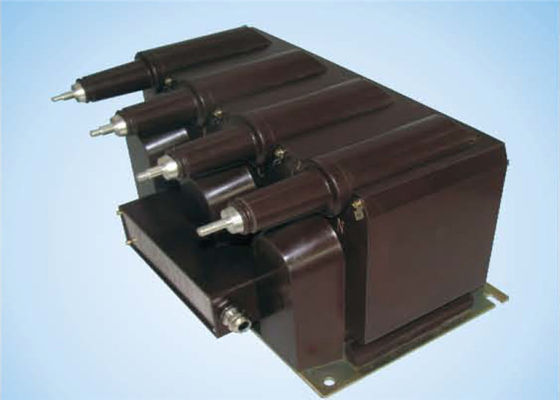

JSZW 2A-12R MV Transformator napięcia 12kV Trójfazowy transformator napięciowy o wysokiej niezawodności
1. Wprowadzenie do produktu:
Przekładnik napięciowy z całkowicie zamkniętą, odlaną strukturą izolacyjną, uzwojenie pierwotne i wtórne oraz rdzeń toroidalny, wszystkie zamknięte w korpusie z żywicy epoksydowej, z wykorzystaniem kolankowego korka, aby zwiększyć odległość między drogą upływu izolacji a zanieczyszczeniem rezystancyjnym i wilgotnością. Jest używany wewnątrz do pomiaru napięcia, energii elektrycznej i przekaźnictwa ochronnego w trójfazowym obwodzie prądu przemiennego o częstotliwości 50Hz lub 60Hz i najwyższym napięciu dla sprzętu 12M
Główny stożek jest zgodny z IEEE 386-2006 rysunek 7.
Dane techniczne
1. Miejsce instalacji: Indoor
2. Częstotliwość znamionowa: 50 / 60Hz
3. Współczynnik mocy obciążenia: coscD = 0,8 (opóźnienie)
4. Standard techniczny jest zgodny z: IEC 60044-2
IEC 61869-1 i 3
Specyfikacja:
| Pozycja | Specyfikacja | Jednostka | Dane |
| 1 | Um | kV | 12 |
| 2 | Znamionowy poziom izolacji | kV | 12/28/75 |
| Rodzaj | Oceniony jako podstawowy napięcie (kV) | Znamionowe napięcie wtórne (kV) | Kombinacja klas dokładności | Znamionowa wydajność (VA) | Prąd ograniczenia termicznego (VA) | Znamionowy poziom izolacji (kV) |
| JSZW 12-12R | 11 / √3 | 0,11 / √3 / 0,11 / 3 | 0,2 / 6P | 25 | 1200 | 12/28/75 |
| 0,5 / 6P | 50 | |||||
| 1 / 6P | 80 | |||||
0.11√3 / 0.11√3 / 0.11 / 3 | 0,2 / 0,2 / 6P | 10/10 | ||||
| 0,2 / 0,5 / 6P | 30/45/100 | |||||
| 0,5 / 0,5 / 6P | ||||||
| 90/90/100 | 900/900 |
Uwagi: Na życzenie chętnie oferujemy transformatory zgodne z innymi normami lub niestandardowymi specyfikacjami technicznymi.
Zarys rysunku
