| Miejsce pochodzenia: | Shenzhen |
| Nazwa handlowa: | Chuangyin |
| Orzecznictwo: | IEEE/ANSI,Kema,CE |
| Numer modelu: | JDZXW5-17.5 |
| Minimalne zamówienie: | 1KPL |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Sklejka |
| Zasady płatności: | L/C, T/T, |
| Możliwość Supply: | 36 000 000 sztuk rocznie |
| typu: | Jednofazowy | Znamionowy poziom izolacji: | 17,5 / 38 / 95KV |
|---|---|---|---|
| Strona instalacji: | Na wolnym powietrzu | Użycie: | Przekaźnik ochronny w jednofazowym lub trójfazowym obwodzie prądu przemiennego |
| Najwyższe napięcie: | 17,5KV | Funkcja: | wytrzymują zabrudzenia, promieniowanie ultrafioletowe |
| High Light: | transformator prądu średniego napięcia,transformatory przyrządów średniego napięcia |
||

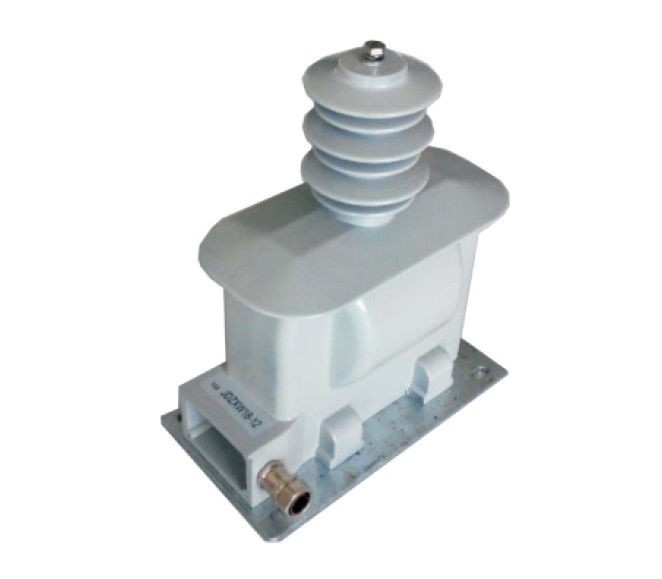

JDZXW5-17.5 17,5kV Średnioponowy transformator Zewnętrzny jednofazowy typ żywicy epoksydowej
Odlewnictwo żywicą epoksydową i konstrukcja całkowicie zamknięta, jest szeroko stosowana do pomiaru napięcia, energii elektrycznej i przekaźnictwa ochronnego w jednofazowym lub trójfazowym systemie elektroenergetycznym o częstotliwości 50 Hz lub 60 Hz i najwyższym napięciu dla sprzętu 17,5 kV.
Dane techniczne
1. Miejsce instalacji na zewnątrz
2. Częstotliwość znamionowa 50 / 60Hz
3. Obciążeniowy współczynnik mocy cosΦ = 0,8 (opóźnienie)
4. Standard techniczny zgodny z IEC 60044-2, IEC 61869-1 i 3
Specyfikacja:
| Rodzaj | Ocenione podstawowa Napięcie (kV) | Ocenione napięcie wtórne (kV) | Precyzja klasy połączenie | Ocenione wyjście (VA) | Termiczny ograniczenie wyjścia (VA) | Ocenione Izolacja poziom (kV) |
| JDZXW18-12 | 10 / √3 11 / √3 | 0,1 / √3 0,11 / √3 | 0,2 | 25 | 400 | 17/38/95 |
| 0,5 | 50 | |||||
| 1 | 80 | |||||
| 0,1 / √3 / 0,1 / 3 0,11 / V3 / 0,11 / 3 | 0,5 / 3P | 50/100 | 400 |
Zarys rysunku:
