| Miejsce pochodzenia: | Shenzhen |
| Nazwa handlowa: | Chuangyin |
| Orzecznictwo: | Kema,CE,SGS,TUV |
| Numer modelu: | JSZWF16-12R |
| Minimalne zamówienie: | 1KPL |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Opakowanie kartonowe na jeden zestaw, jeden zestaw zawierający trzy części ze składnikami |
| Czas dostawy: | w ciągu 7 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 36 000,00 sztuk rocznie |
| Usetage: | Przekaźnik ochronny w trybie jednofazowym lub trójfazowym | Budowa: | Pełna obudowa |
|---|---|---|---|
| Termiczny wynik końcowy: | 1000VA | Zero-Sequence: | 0,1 |
| Standard techniczny: | IEC60044-2 | typu: | Żywica epoksydowa Cast |
| Użycie: | Pomiar zabezpieczony | ||
| High Light: | transformator średniego napięcia,transformator potencjału średniego napięcia |
||

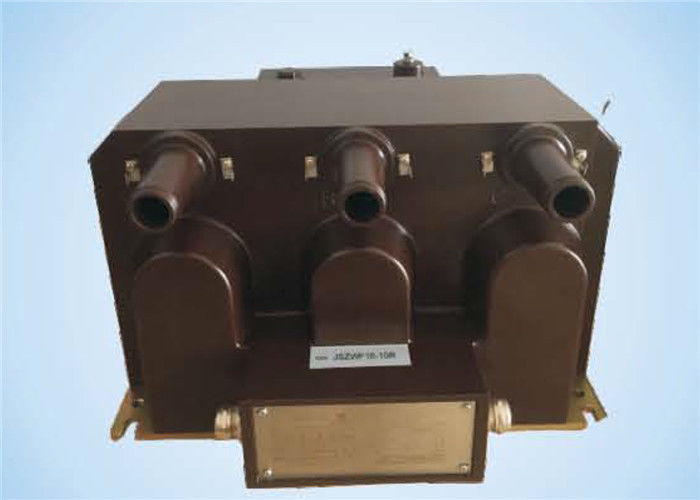

MV Transformator napięcia 12kV Trójfazowy transformator napięcia MV PT TYPU BUSHING IEEE MV / LV / HV
1. Wprowadzenie do produktu:
Odlewanie żywicy epoksydowej i pełna obudowa jest używane wewnątrz do pomiaru napięcia, energii elektrycznej i przekaźnictwa ochronnego w jednofazowym lub trójfazowym obwodzie prądu przemiennego o częstotliwości 50Hz lub 60Hz i najwyższym napięciu dla urządzeń 12kV.
Produkt cechuje się wysoką niezawodnością, niskim poziomem magnetyzmu rdzenia, dużą odległością pełzania izolacji zewnętrznej i bezobsługowymi itp.
Główny stożek jest zgodny z IEEE 386-2006 rysunek 7
Dane techniczne
1. Miejsce instalacji: Indoor
2. Częstotliwość znamionowa: 50 / 60Hz
3. Współczynnik mocy obciążenia: cos = 0,8 (opóźnienie)
4. Standard techniczny jest zgodny z: IEC 60044-2
IEC 61869-1 i 3
Specyfikacja:
Oceniony jako podstawowy napięcie (kV) | Znamionowe napięcie wtórne (kV) | Kombinacja klas dokładności | Znamionowa wydajność (VA) | Prąd ograniczenia termicznego (VA) |
| 10 / √3 | 0,1 / √3; 0,1 | 0,2 / 3P | 25/100 | 1000 |
| 0,5 / 3P | 60/100 | |||
| 1 / 3P | 150/100 | |||
0,1√3 / 0,1√3; 0,1 | 0,2 / 0,2 / 3P | 20/20/100 | ||
| 0,2 / 0,5 / 3P | 20/100/100 | |||
| 0,5 / 0,5 / 3P | ||||
| 30/30100 |
Uwagi: Na życzenie chętnie oferujemy transformatory zgodne z innymi normami lub niestandardowymi specyfikacjami technicznymi.
Zarys rysunku
