| Miejsce pochodzenia: | Shenzhen |
| Nazwa handlowa: | Chuangyin |
| Orzecznictwo: | Kema,CE,SGS,TUV |
| Numer modelu: | JSZV16-24R |
| Minimalne zamówienie: | 1KPL |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Opakowanie kartonowe na jeden zestaw, jeden zestaw zawierający trzy części ze składnikami |
| Czas dostawy: | w ciągu 7 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 36 000,00 sztuk rocznie |
| Usetage: | Przełącz szafkę, aby zmierzyć napięcie, Electric Energey | Najwyższe napięcie dla sprzętu: | 17,5 / 24KV |
|---|---|---|---|
| Znamionowe napięcie pierwotne: | 22KV | Znamionowy poziom izolacji: | 24/50 / 125KV |
| materiał: | Z bezpiecznikiem | Częstotliwość znamionowa: | 50 / 60Hz |
| standardowe: | IEEE | Struktura: | Struktura cewki toroidalnej |
| High Light: | transformator średniego napięcia,jednofazowy transformator napięciowy |
||

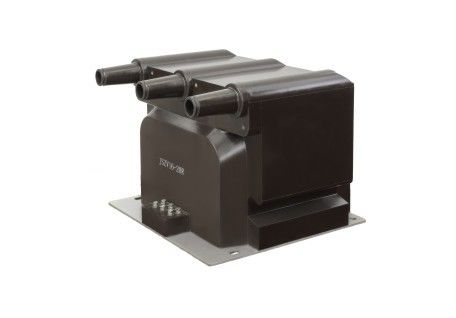

MV Transformator napięcia 12kV Trójfazowy PT Żywica epoksydowa Typ z bezpiecznikiem Tuleja IEEE KEMA Udowodnione użycie mocy
1. Wprowadzenie do produktu:
Transformator napięcia JSZV16-24R, żywica epoksydowa i pełna zamknięta konstrukcja, stosowany jest do pomiaru prądu, energii elektrycznej i przekaźnictwa ochronnego w jednofazowym lub trójfazowym obwodzie prądu przemiennego o częstotliwości 50Hz lub 60Hz i najwyższym napięciu dla wyposażenia 12kV.
Produkt cechuje się wysoką niezawodnością, niskim poziomem magnetyzmu rdzenia, dużą odległością pełzania izolacji zewnętrznej i bezobsługowymi itp.
Główny parametr techniczny
1. Najwyższe napięcie dla wyposażenia: 12 kV
2. Znamionowe napięcie pierwotne: 11 kV
3. Znamionowe napięcie wtórne: 100 / 220V lub 110 / 220V lub 100V lub 110V
4. Standard techniczny zgodny z IEC 60044-2: 2003 Część 2 Transformatory przyrządowe - Część 2: indukcyjne przekładniki napięciowe
| Rodzaj | Oceniony jako podstawowy napięcie (kV) | Znamionowe napięcie wtórne (kV) | Kombinacja klas dokładności | Znamionowa wydajność (VA) | Prąd ograniczenia termicznego (VA) | Znamionowy poziom izolacji (kV) |
| JSZV16-24R | 11 | 0,1 0,11 | 0,2 | 25 | 600 | 12/28/75 |
| 0,5 | 50 | |||||
| 1 | 100 | |||||
0,1 / 0,1 0,11 / 0,11 | 0,2 / 0,2 | 15/15 | 300 | |||
| 0,2 / 0,5 | 15/30 | |||||
0,1 / 0,022 0,11 / 0,22 | 0,2 / 6P (3P) | 15/300 | 600 | |||
| 0,5 / 6P (3P) | 25/300 |
Uwagi: Na życzenie chętnie oferujemy transformatory zgodne z innymi normami lub niestandardowymi specyfikacjami technicznymi.

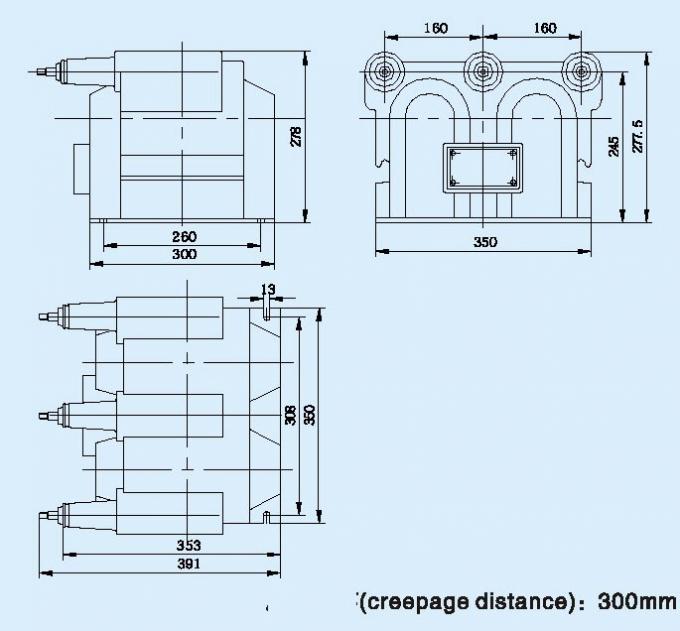

Zarys rysunku
