| Miejsce pochodzenia: | Shenzhen |
| Nazwa handlowa: | Chuangyin |
| Orzecznictwo: | Test Report |
| Numer modelu: | LMZW-0,72 |
| Minimalne zamówienie: | 1KPL |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Opakowanie kartonowe na jeden zestaw, jeden zestaw zawierający trzy części ze składnikami |
| Czas dostawy: | w ciągu 7 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 36 000,00 sztuk rocznie |
| typu: | Bar autobusowy | aplikacji: | Anti-UV, Anti-Aging |
|---|---|---|---|
| Środowisko Odpowiednie: | Na wolnym powietrzu | standardowe: | IEC60044-1 |
| materiał: | Żywica epoksydowa | Napięcie znamionowe: | 0,6 kv |
| High Light: | przekładniki prądowe,przekładniki prądowe |
||

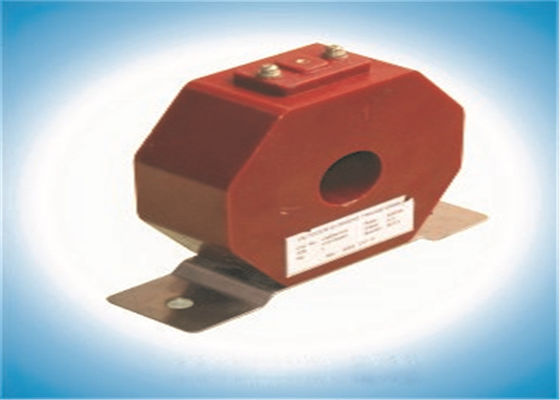

Zewnętrzny transformator prądowy LMZW-0.72 Żywica epoksydowa AC poniżej 0,66 KV
1. Wstęp:
Żywica epoksydowa z odlewaniem próżniowym Transformator z przeciwstarzeniową, nadaje się do środowiska zewnętrznego, do pomiaru prądu, energii i ochronnego przekazywania w obwodzie AC poniżej 0,66Kv.
2. Opis typu:
L ----------------------------- Current Transformer
M ---------------------------- Typ szyny zbiorczej
Z ----------------------------- Izolacja odlewu
W ---------------------------- Typ zewnętrzny
-0.66 ------------------------ Napięcie znamionowe (kV)
3. Standardowy
Zgodny: norma IEC60044-1
4. Warunki pracy i warunki instalacji
1) Okoliczności instalacji: Indoor
2). Temperatura otoczenia: -5 ℃ -40 ℃.
3). Wilgotność otoczenia: RH≤80%
4.) Wysokość: ≤ 1000m
5). Atmosfera: brak poważnych zanieczyszczeń
5 . Funkcja budowy
Transformator prądu odlewania żywicy epoksydowej, rdzenie przyjmują zimnowalcowaną stal krzemową. Uzwojenie pierwotne jest otoczone uzwojeniem wtórnym i ma płytę instalacyjną na dnie transformatorów.
6. Główny parametr techniczny
1. Napięcie znamionowe: 0,6 kV
2. Częstotliwość znamionowa: 50 / 60Hz
3. Znamionowy prąd pierwotny: 15-1500A
4. Znamionowy prąd wtórny: 5A
5. Długi czas pracy poniżej 120% prądu znamionowego
6. Napięcie wytrzymywane częstotliwościowej na uzwojeniu wtórnym do pierwotnego i uziemienia: 3kV / 1min, bez iskrzenia.
| Znamionowy współczynnik transformacji (A) | Np | Klasa dokładności i moc znamionowa (VA) | ALF | FS | |||
| 0,2 | 0,5 | 1 | 10P | ||||
| 15/5 | 10 | 5 | 7.5 | 15 | 5 | 5 | 5 |
| 20/5 | 10 | ||||||
| 30/5 | 5 | ||||||
| 40/5 | 5 | ||||||
| 50/5 | 3 | ||||||
| 75/5 | 2 | ||||||
| 100/5 | 2 | ||||||
| 150/5 | 1 | ||||||
| 200/5 | |||||||
| 300/5 | 10 | 15 | 20 | 5 | 10 | 10 | |
| 400/5 | |||||||
| 500/5 | |||||||
| 600/5 | 10 | ||||||
| 800/5 | 15 | ||||||
| 1000/5 | 15 | 10 | |||||
| 1200/5 | |||||||
| 1500/5 | |||||||
7. Zarys rysunku:
