| Miejsce pochodzenia: | Shenzhen |
| Nazwa handlowa: | Chuangyin |
| Orzecznictwo: | Test Report |
| Numer modelu: | LMZW4 (5) -0,72 |
| Minimalne zamówienie: | 1KPL |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Opakowanie kartonowe na jeden zestaw, jeden zestaw zawierający trzy części ze składnikami |
| Czas dostawy: | w ciągu 7 dni |
| Zasady płatności: | L/c, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 36 000,00 sztuk rocznie |
| aplikacji: | Linia AC | Częstotliwość znamionowa: | 50 / 60Hz |
|---|---|---|---|
| Pakiet: | 80szt / sklejka = 880 * 860 * 820mm | Instalacja Attitude: | 2000m |
| Znamionowy poziom izolacji: | 0,72 / 3 / -KV | Znamionowy prąd pierwotny: | Do 1500A |
| High Light: | przekładniki prądowe,przekładniki prądowe |
||

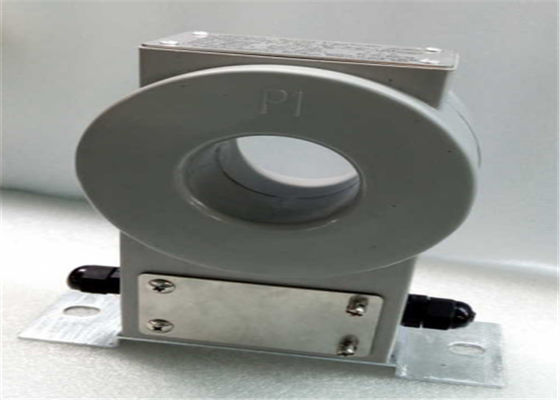

Zewnętrzny transformator prądowy LMZW3-0.72 Żywica epoksydowa AC 5A / 1A
1. Wstęp:
Przekładnik prądowy jest izolowanym odlewaniem typu szynowego typu zewnętrznego. Służy do pomiaru prądu, mocy elektrycznej i zabezpieczenia przekaźnika w linii prądu przemiennego lub częstotliwości znamionowej 50 Hz lub 60 Hz, napięcia znamionowego 600 V i poniżej.
Przekładnik prądowy może być wykonany zgodnie z normą IEC 61869-1: 2007 i IEC 61869-2: 2012. Lub IEC60044-1
Dane techniczne
Znamionowy poziom izolacji: 0,72 / 3 / 10kV
Znamionowy prąd pierwotny: do 1500A
Znamionowy prąd wtórny: 5A lub 1A
Wysokość montażu: 2000m
| Model | Znamionowy prąd pierwotny (A) | Rozmiar okna (mm) | Znamionowa moc wyjściowa (A) | Klasa dokładności |
| LMZW4-0,72 | 200 | Φ75 | 5 | 0,5 |
| 300 | Φ75 | 5 | 0,5 | |
| 400 | Φ75 | 5 | 0,5 | |
| 500 | Φ75 | 5 | 0,5 | |
| 600 | Φ75 | 5 | 0,5 |
| Model | Znamionowy prąd pierwotny (A) | Rozmiar okna (mm) | Znamionowa moc wyjściowa (A) | Klasa dokładności |
| LMZW5-0,72 | 400 | Φ100 | 5 | 0,5 |
| 500 | Φ100 | 5 | 0,5 | |
| 600 | Φ100 | 5 | 0,5 | |
| 800 | Φ100 | 5 | 0,5 | |
| 1000 | Φ100 | 5 | 0,5 | |
| 1200 | Φ100 | 5 | 0,5 | |
| 1500 | Φ100 | 5 | 0,5 |
Uwaga: opcjonalnie podwójny współczynnik
4 . Zarys rysunku:
