Name: 17,5kv Zewnętrzny trzyżyłowy typ żywicy epoksydowej
Brand: Shenzhen Chuangyin Co., Ltd.
SKU: JLSZW8-12w
Price: 225.00 USD
Availability: InStock

Dom Produkty Transformator napięcia SN

17,5kv Zewnętrzny trzyżyłowy typ żywicy epoksydowej

Szczegóły Produktu:

Miejsce pochodzenia:	Shenzhen
Nazwa handlowa:	Chuangyin
Orzecznictwo:	KEMA,CE,TUV,SGS
Numer modelu:	JLSZW8-12w

Zapłata:

Minimalne zamówienie:	1KPL
Cena:	negotiable
Szczegóły pakowania:	Sklejka
Zasady płatności:	L / C, T / T, D / A, D / P, Western Union, MoneyGram
Możliwość Supply:	36 000,00 sztuk rocznie

Kontakt

Szczegółowy opis produktu

Strona instalacji:

Na wolnym powietrzu

Ocenione zajętości:

50 / 60Hz

standardowe:

IEC60044-1 i 2 IEC61869-1 i 2 i 3

Certyfikat:

KEMA, CE, TUV, SGS

Podkreślić:

transformator średniego napięcia

jednofazowy transformator napięciowy

17,5kv Zewnętrzny trzyżyłowy typ żywicy epoksydowej

1. Wprowadzenie do produktu:

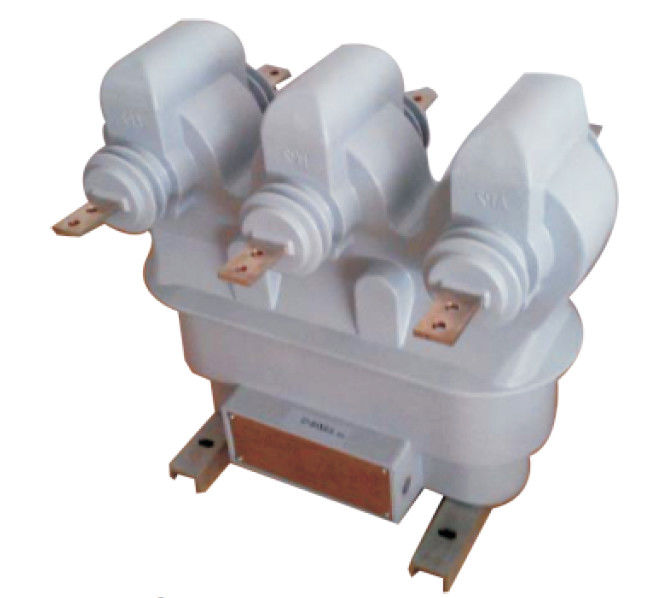

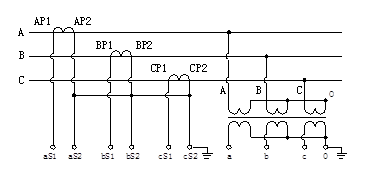

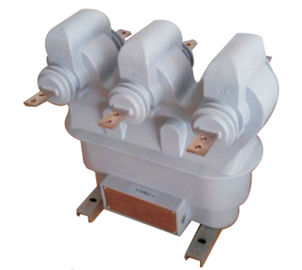

JLSZX8-12W, JLSZX8-17.5W trójfazowy zewnętrzny cykloalifatyczny odlew z żywicą epoksydową, transformator kombinowany (zwany również urządzeniem pomiarowym HT), składa się z trzech izolowanych półprzewodnikowych PT (połączenie Y0-Y0) i trzech przekładników prądowych (kaskada) w A, B i C); jest szeroko stosowany na zewnątrz do pomiaru prądu i energii elektrycznej w systemie elektrycznym o częstotliwości 50 Hz lub 60 Hz i najwyższym napięciu dla urządzeń 12Kv lub 17,5kV (IEC). Produkt cechuje się wysoką precyzją, niską temperaturą, ognioodpornością, ochroną przeciwwybuchową, zapobieganiem kradzieży energii elektrycznej i dobrą dynamiczną stabilnością na gorąco itp.

2. Dane techniczne:

1 Miejsce instalacji: na zewnątrz

2 Znamionowa częstotliwość: 50 / 60hz

3 współczynnik mocy obciążenia: cos θ = 0,8 (opóźnienie)

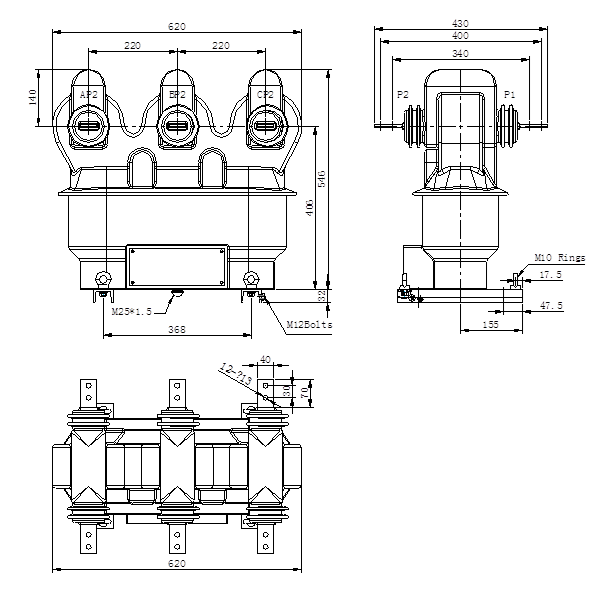

4. Odległość do okładki: 515 mm

5.Techniczne standardowe normy z IEC60044-1 i 2 IEC61869-1 i 2 i 3

3. Specyfikacja

Transformator napięcia

Model

Znamionowy współczynnik napięcia (V)

Faza

Klasa dokładności

Znamionowa moc wyjściowa (VA)

Wyjście graniczne (VA)

Znamionowy poziom izolacji (kV)

JLSZX8-12W

JLSZX8-17.5W

10000 / √3 / 100 / √3

11000 / √3 / 110 / √3

15000 / √3 / 110 / √3

Trójfazowy

0,2 --- 3 × 15

0,5 --- 3 × 30

1 --- 3 × 60

3 × 300

12/42/75 (GB)

17,5 / 38/95 (IEC)

Transformator prądu

Znamionowy prąd pierwotny (A)		Znamionowy krótkotrwały prąd termiczny (Ith) (kA / 1S)	Znamionowy prąd dynamiczny (kA Peak)	Klasa dokładności Znamionowa moc wyjściowa (VA)
Podwójny stosunek	Pojedynczy stosunek	Znamionowy krótkotrwały prąd termiczny (Ith) (kA / 1S)	Znamionowy prąd dynamiczny (kA Peak)	Klasa dokładności Znamionowa moc wyjściowa (VA)
7,5-15	7.5	1.0	2.5	0,2 (S) --- 15 0,5S --- 15 0,5 ---- 10 0,5 --- 15
10-20	10,15	1.5	3,75
20-40	20,25	3.0	7.5
30-50	30	4.0	10
50-100	50,75	7.5	18,5
100-150	100	12.5	31,5
150-200	150	17,5	43,5
200-300	200,300	25	63
400-600	400,500,600	50	80
500-700	700	60	80
600-800	800	70	80
800-1000	1000	80	100
